เราจะเริ่มจากความสัมพันธ์ในการประกอบ, GD&T, และ precision chain ของทั้งระบบ เพื่อวิเคราะห์ว่าคุณลักษณะใดจำเป็นต้องผลิตภายใต้ระบบพิกัดเดียวกันและการจับยึดครั้งเดียว และคุณลักษณะใดสามารถแก้ได้ด้วย 3-axis, 4-axis หรือการจับยึดหลายครั้ง

จากนั้นเราจะเปรียบเทียบความแตกต่างระหว่างกระบวนการ 3-axis, 3+2 indexed machining และ simultaneous five-axis machining ในด้านต้นทุน ระยะเวลาผลิต และความสม่ำเสมอระหว่างล็อต แทนการตอบแบบง่าย ๆ ว่า “ชิ้นนี้ต้องใช้ 5 แกนเท่านั้น”

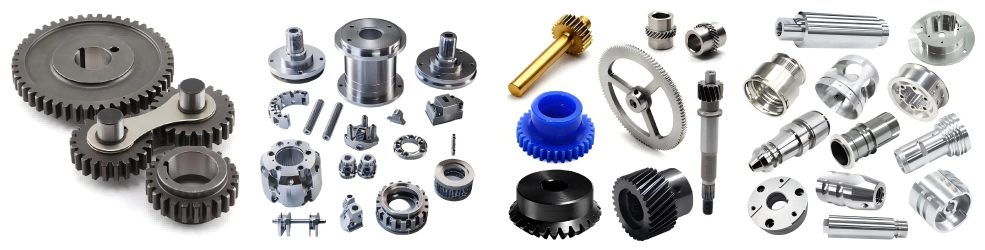

สำหรับ complex parts หลายชิ้นที่ดูเหมือนซับซ้อนมาก เราจะบอกอย่างชัดเจนว่า ถ้าเป็นเพียงโพรงลึกเฉพาะจุดหรือมุมลบคมทั่วไป ก็อาจทำได้ด้วย 3-axis พร้อมฟิกซ์เจอร์และลำดับกระบวนการที่เหมาะสม แต่ถ้าชิ้นส่วนเดียวกันมีฐานอ้างอิงหลายด้าน ชุดรูที่มี tight tolerance เชื่อมโยงกัน และมีพื้นผิวอิสระที่สัมพันธ์กัน จึงจะคุ้มค่าที่จะใช้ five-axis machining แบบ single setup เพื่อลด cumulative error จากการจับยึดหลายครั้ง

สิ่งที่คุณได้รับจึงไม่ใช่เพียงคำตอบว่า “ชิ้นนี้ต้องใช้ 5 แกน” แต่เป็นการวิเคราะห์เปรียบเทียบระหว่าง “ไม่ต้องใช้ 5 แกน / ใช้กระบวนการผสม / จำเป็นต้องใช้ 5 แกน” เพื่อให้ทีมวิศวกรรมและจัดซื้อของคุณประเมินร่วมกันได้อย่างเป็นระบบ

multi-face mounting base / structural baseplate： ชิ้นส่วนประเภทนี้มักรองรับหลายโมดูล ราง เซอร์โวมอเตอร์ หรือเกียร์รีดิวเซอร์ และทำหน้าที่เป็นโครงหลักของทั้งระบบ เรามักเลือก simultaneous 5 axis machining หรือ 3+2 เพื่อทำฐานอ้างอิง รู定位 และพื้นผิวประกอบสำคัญให้เสร็จภายใต้การจับยึดครั้งเดียว เพื่อลดความเสียหายต่อ datum ในขั้นตอนถัดไป

angled holes & deep cavities / deep pockets： สำหรับชิ้นส่วนที่มีรูเอียงหลายชุด โพรงลึก และรัศมีมุมด้านในเล็ก เราจะโฟกัสที่ความแข็งแรงของเครื่องมือ ความยาวยื่นของมีด เส้นทางคายเศษ และ thermal drift โดยใช้มุมตัดที่เหมาะสมกว่าเพื่อให้ใช้เครื่องมือสั้นและแข็งแรงขึ้น ลด chatter, tool marks และ dimensional drift พร้อมกำหนดจุดวัดระหว่างกระบวนการเพื่อทำ in-process compensation

complex geometries / freeform surfaces： ในระบบ motion control, optical platform และ fluid path พื้นผิวซับซ้อนหลายแบบมีผลต่ออัตราการไหล ความแข็งตัว และความแม่นยำของการนำทางโดยตรง เราจะแยกพื้นที่ที่ต้องใช้ five-axis แบบพร้อมกันจริง กับพื้นที่ที่สามารถใช้ 3-axis interpolation หรือการกัดหยาบก่อนแล้วค่อยเก็บผิว เพื่อให้เวลาเครื่องและความแม่นยำถูกใช้กับพื้นผิวที่มีผลต่อหน้าที่จริง พร้อมควบคุม surface finish และ geometric error ผ่าน toolpath และ step-over ที่เหมาะสม

• มิติใดเป็น GD&T functional dimensions ที่ต้องควบคุมอย่างเข้มงวด และมิติใดเป็นเพียงรูปร่างภายนอกเฉพาะจุด
• ขั้นตอนใดควรใช้ 5-axis เพื่อ lock size chain และขั้นตอนใดสามารถส่งต่อให้ 3-axis, turning, grinding หรือ sheet metal outsourcing ได้
• ชิ้นส่วนใดส่งผลต่อ repeatability, long-term drift และความเสถียรของระบบจริง มากกว่าชิ้นส่วนที่ซับซ้อนเพียงเพื่อความสวยงาม

เรายินดีลดงานประเภท “ชิ้นส่วนโชว์รูปทรง” เพื่อเก็บกำลังการผลิต 5 แกนไว้ให้กับชิ้นส่วนที่มีผลต่อ assembly error, schedule uncertainty และ quality claims อย่างแท้จริง สิ่งนี้ช่วยให้คุณใช้ five-axis CNC machining เป็นเครื่องมือแก้ปัญหาคุณภาพและเวลา ไม่ใช่เพียงการส่งโมเดล 3D ซับซ้อนให้ซัพพลายเออร์ไปลองทำ

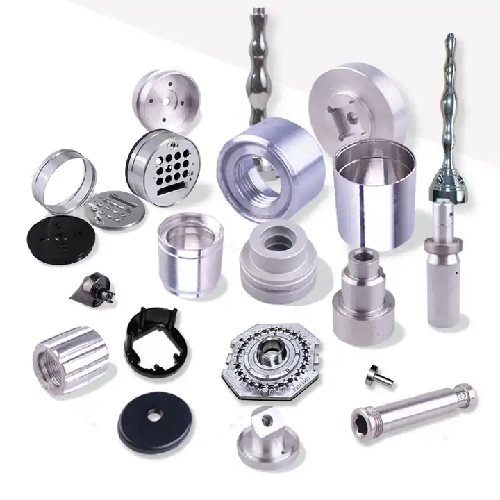

• structural base / housing ที่มีหลายชุด datum, locating holes และ sealing surfaces ซึ่งต้องควบคุมความสัมพันธ์เชิงตำแหน่งภายใต้ระบบพิกัดเดียวกัน
• complex parts ที่มี deep cavities, multi-angle angled holes, undercuts และ complex flow channels อยู่รวมกันในพื้นที่จำกัด และหากใช้ 3-axis แบบเดิมต้องจับยึด 4–6 ครั้ง
• ชิ้นส่วนโครงสร้างสำคัญที่ flatness, parallelism, perpendicularity และ concentricity มี tight tolerance และ GD&T เหล่านี้มีผลโดยตรงต่อ motion accuracy หรือ sealing performance
• โรงงานภายในที่กำลังการผลิตเครื่องจักรกลเต็มแล้ว โดยเฉพาะ 3-axis หรือ 5-axis หลัก ไม่มีช่องว่างเสถียรสำหรับงานโครงการใหม่หรืองานทดลองผลิต

ในสถานการณ์เหล่านี้ การให้เรารับผิดชอบ five-axis CNC precision machining ช่วยปลดปล่อยเครื่องจักรและทรัพยากรคนภายในออกจากงานชิ้นส่วนความเสี่ยงสูง ลดความไม่แน่นอนจากการจัดซื้อหลายแหล่งและการปรับจูนหลายฝ่าย

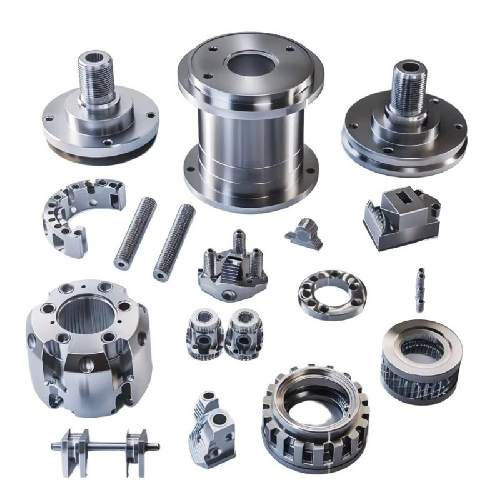

1. เลือกชิ้นส่วนที่มี multi-face mounting base, deep cavity with angled holes หรือแผ่นฐานที่ไวต่อ precision chain อย่างชัดเจน
2. ส่งไฟล์ STEP / IGES / PDF พร้อมจังหวะการจัดซื้อและวิธีการประกอบโดยประมาณ
3. เราจะเริ่มจากคำถามว่า “ต้องใช้ 5 แกนหรือไม่ และควรใช้มากน้อยแค่ไหน” จากนั้นจึงให้คำแนะนำด้านกระบวนการและการประเมินความเสี่ยง ก่อนค่อยหารือเรื่องราคาและ lead time

แนวทางนี้ช่วยให้ทีมวิศวกรรมและจัดซื้อของคุณได้ทดสอบความแตกต่างด้าน five-axis machining, complex parts process planning และ risk control ในขอบเขตที่ควบคุมได้ ก่อนตัดสินใจขยายความร่วมมือ

เราแนะนำให้ใช้ภาพของชิ้นส่วนที่มีลักษณะเป็นฐานติดตั้งหลายด้าน ชิ้นส่วนโพรงลึก ชิ้นส่วนที่มีคุณลักษณะหลายมุม และชิ้นส่วนโครงสร้างที่มีความสัมพันธ์ของ datum ชัดเจน มากกว่าการใช้ภาพโรงงานทั่วไปที่ไม่สะท้อนความเสี่ยงทางวิศวกรรมของโครงการ

เมื่อต้องเตรียมหน้า five-axis capability สำหรับวิศวกรและผู้ซื้อ ภาพประกอบควรช่วยให้ผู้ชมเข้าใจว่ากระบวนการนี้มีคุณค่าในจุดใด เช่น single-setup machining, repeatability, in-process inspection, และการควบคุมตำแหน่งเชิงเรขาคณิตของชิ้นส่วนสำคัญ
